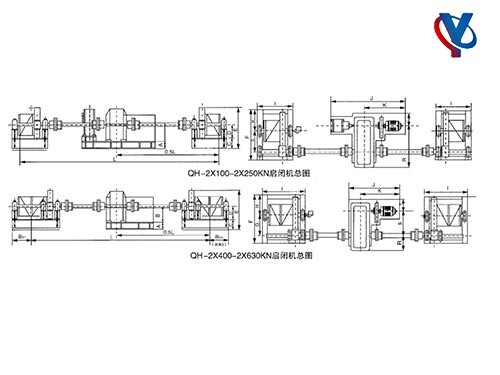

弧门卷扬启闭机QH 全规格型号技术参数详解（附弧形闸门适配方案 + 选型避坑指南）

在水利枢纽、泄洪闸、发电站等场景中，QH 弧门卷扬启闭机是弧形闸门的专属配套设备，凭借 “适配弧形闸门受力特性、启门力覆盖广、运行稳定” 的核心优势，成为高水头、大跨度弧形闸门的优选启闭设备。本文在基础参数之上深度优化内容维度，从 “参数解析 + 弧形闸门适配 + 场景选型” 三个层面，解决工程方、采购方的实际需求。

一、QH 弧门卷扬启闭机核心优势

针对弧形闸门启闭中 “受力不均、高水头启门难、大跨度适配性差” 等痛点，QH 系列做了定向设计：

• 弧形闸门专属适配：采用双吊点集中驱动 + 可调吊点距设计，匹配弧形闸门的曲率受力特性，避免闸门变形；

• 高启门力覆盖：启门力覆盖 2×10~2×63 吨，适配 5-24 米启门高度，满足高水头弧形闸门的启闭需求；

• 安全冗余充足：配备大制动力制动器 + 过载保护系统，应对弧形闸门动水启闭的冲击载荷。

二、QH 弧门启闭机全规格技术参数

按 “核心性能 + 配套部件参数” 拆分，便于快速匹配弧形闸门需求：

三、弧形闸门适配方案

QH 系列专为弧形闸门设计，需主要匹配以下 2 个核心维度：

1. 吊点距匹配弧形闸门宽度：

• 闸门宽度 4-8m→选 QH-2×10-10（吊距 4-8m）；

• 闸门宽度 5-10m→选 QH-2×16-12（吊距 5-10m）；

• 闸门宽度≥12m→选 QH-2×25-14 及以上型号。

2. 启门力匹配水头 + 闸门重量：

• 水头 5-10m + 闸门重 15 吨→选 QH-2×16-12（启门力 2×16 吨）；

• 水头 10-15m + 闸门重 35 吨→选 QH-2×40-20（启门力 2×40 吨）。

四、高频场景选型指南

1. 中型泄洪闸弧形闸门：选 QH-2×10-10~QH-2×25-14，适配 10-25 吨启门力，满足 10-14 米启门高度需求；

2. 大型水利枢纽弧形闸门：选 QH-2×40-20~QH-2×63-24，适配 40-63 吨启门力，应对 20-24 米高水头启闭；

3. 发电站进水口弧形闸门：优先选 QH-2×25-14 及以上型号，搭配大制动力制动器，保障动水启闭安全性。

五、选型避坑要点

1. 吊距勿超范围：弧形闸门宽度需在启闭机吊距区间内（如闸门宽 9m，选吊距 5-10m 的 QH-2×16-12）；

2. 启门力留 1.2 倍冗余：按 “（闸门重量 + 水头推力）×1.2” 选型，避免过载；

3. 减速机速比匹配速度：高启门高度场景（≥20m）优先选速比适中的型号（如 QH-2×40-20 的速比 291.2），平衡速度与扭矩。
